PRZENOŚNIKI TAŚMOWE NIECKOWE, RUROWE, WERTYKALNE

PRZENOŚNIKI TAŚMOWE NIECKOWE, RUROWE, WERTYKALNE

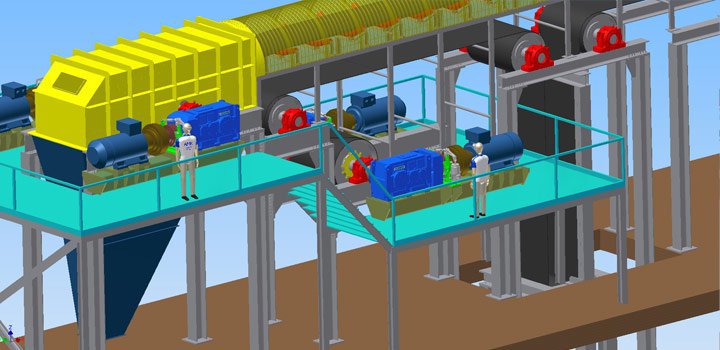

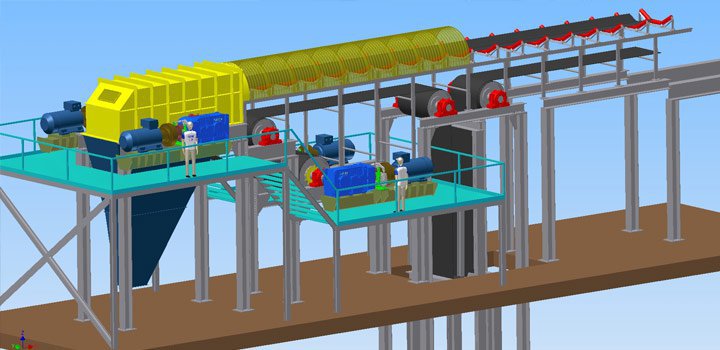

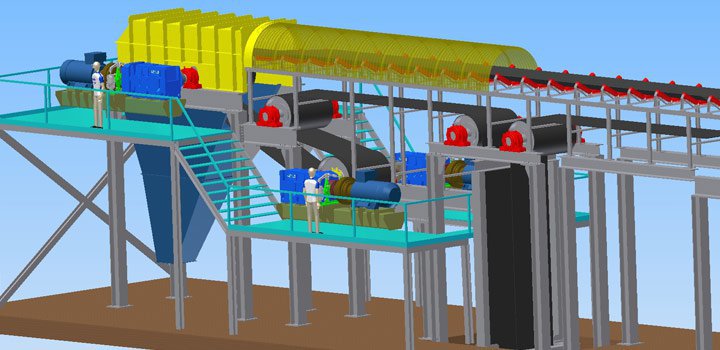

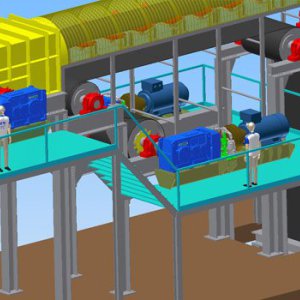

Przenośniki taśmowe nieckowe

Przenośniki taśmowe nieckowe (Belt conveyor) – we współczesnych systemach transportowych materiałów sypkich najczęściej wykorzystywane są przenośniki taśmowe nieckowe konwencjonalne z uwagi na konstrukcyjno-ekonomiczny aspekt.

W miarę nieskomplikowana budowa, wysoka niezawodność i łatwość w obsłudze sprawiają, że przenośniki taśmowe stały się podstawowym środkiem transportu materiałów sypkich.

Przenośniki taśmowe nieckowe dalekiego zasięgu są wariantem przenośników taśmowych nieckowych. Różnią się od nich długością, możliwością powadzenia taśmy nie tylko po liniach prostych, ale również łukach horyzontalnych i wertykalnych, uwzględniających konfigurację terenu.

Moce napędów są dużo większe i sięgają kilku MW.

Dzisiejsze konstrukcje najdłuższych przenośników sięgają do około 20 km.

Cechy charakterystyczne

  • możliwy duży kąt pochylenia przenośnika
  • wysoka wydajność
  • wysoka prędkość taśmy

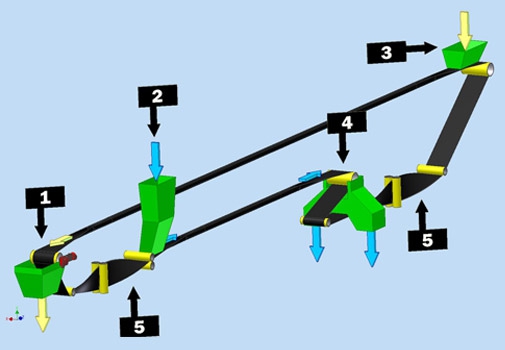

Przenośniki taśmowe rurowe

Konstrukcja tych przenośników jest podobna do przenośników konwencjonalnych nieckowych, czyli posiada stację napędową z bębnem napędowym, stację zwrotna z bębnem zwrotnym oraz system napinania. Różnią się kształtem i konstrukcją prowadzenia taśmy od przenośników taśmowych nieckowych. Przenośniki taśmowe rurowe posiadają strefę zwijania taśmy dla górnej nitki w rurę, dla dolnej w tym samym miejscu występuje strefa rozwijania taśmy. Strefa prowadzenia taśmy zamkniętej w rurę może posiadać łuki horyzontalne, wertykalne lub ich połączenie w przestrzeni (łuki przestrzenne).

Zastosowanie w transporcie przenośników rurowych pozwala:

  • uszczelnić transport, co eliminuje stratę materiałów transportowanych i pozytywnie wpływa na ekologię,
  • zastosować krzywoliniowe trasy przenośników, co eliminuje konieczność budowania wieloprzenośnikowych systemów transportowych,
  • zwiększyć kąt pochylenia przenośnika o około 50% (ze względu na zamknięcie materiału transportowanego w rurze)
Przenośniki taśmowe rurowe

Podstawowe dane techniczne

  • Średnica rury:  od 150 do 600mm
  • Długość: do 10 km
  • Wydajność: do 800 m3/h

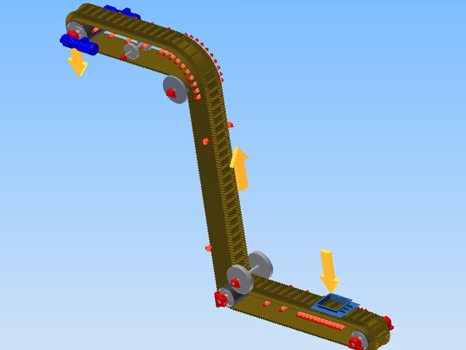

Przenośniki taśmowe wertykalne

Idea transportu w tym typie przenośników oparta jest na specjalnej taśmie. Taśma ta zbudowana jest z taśmy bazowej (podobnej jak w przenośnikach nieckowych), do której przeklejone są dwie boczne falbany, między którymi zamontowane są progi, tworzące swego rodzaju kubełki, w których transportowany jest materiał. Drugim rodzajem taśmy używanym w tego typu przenośnikach jest taśma kieszeniowa, gdzie do taśmy bazowej montowane są specjalne kubełki (kieszenie), w których transportowany jest materiał.

Przenośniki taśmowe wertykalne mogą podnosić materiał pionowo na duże wysokości oraz pod różnymi kątami nachylenia, zajmując stosunkowo niewiele miejsca. Charakteryzują się znacznie mniejszym zapotrzebowaniem mocy oraz mniejszym poziomem hałasu w porównaniu z tradycyjnymi przenośnikami kubełkowymi.

Przenośniki taśmowe wertykalne

Podstawowe dane techniczne

  • szerokość taśmy od 600 do 2000m
  • wydajność 6000 t/h
  • wysokość podawania  do 300 m
